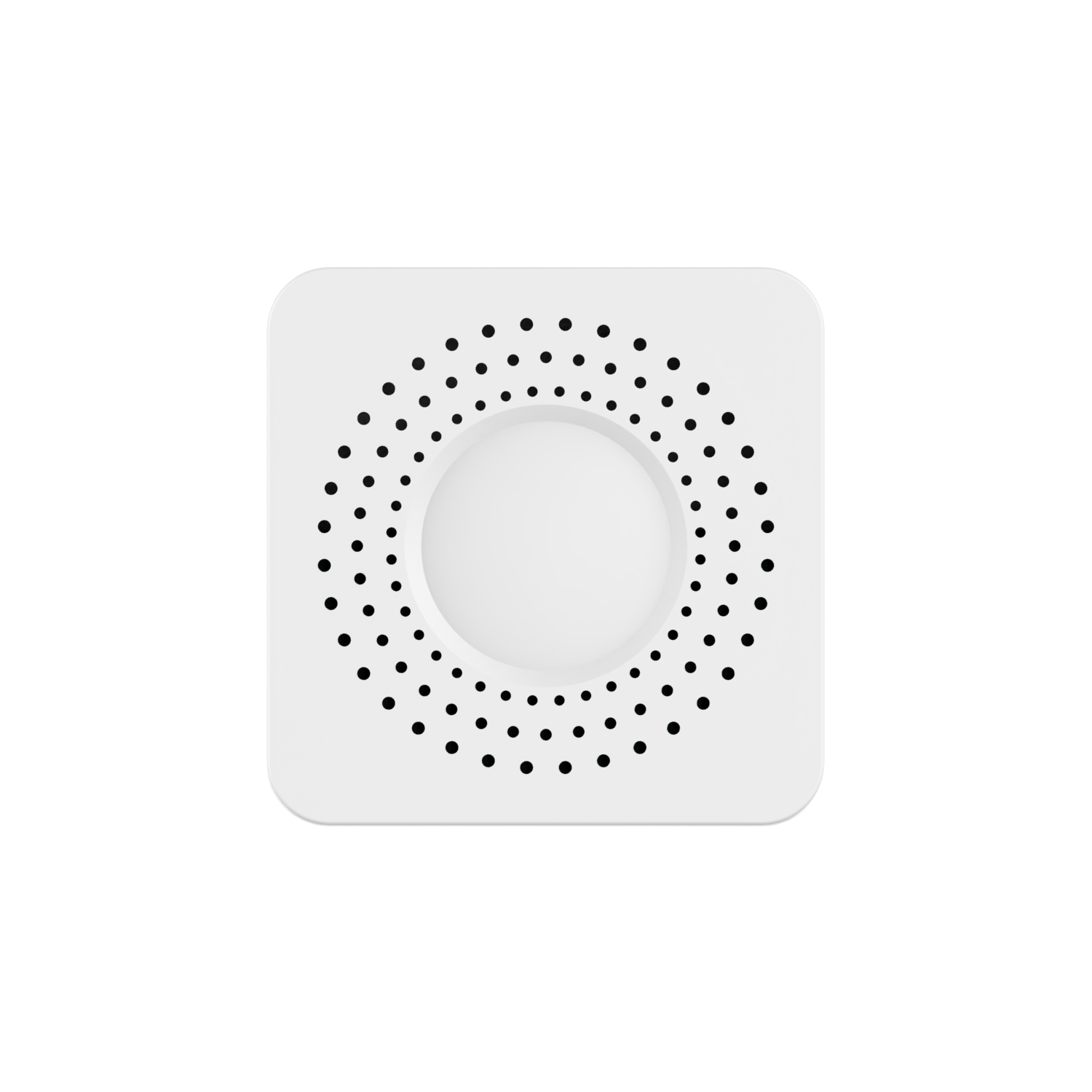

Conheça o interruptor inteligente!

O  controle da iluminação, e até da sua cafeteira, na palma da mão! O interruptor inteligente proporciona todo esse conforto. Quer entender mais sobre ele? Vamos lá!

Antes de tudo, vamos entender um pouco mais sobre a estrutura do dispositivo e para que servem. O interruptor inteligente possui 6 entradas para conexão de cabos:

•  L-in: entrada de tensão para alimentação elétrica do dispositivo;

• N-in: entrada do fio Neutro;

• L1 e L2: saída de tensão para alimentar as lâmpadas ou outros aparelhos, como lâmpadas led ou tomadas;

• S1 e S2: entrada para comandos, usados para conectar botões ou interruptores convencionais e permitir que o acionamento dos aparelhos seja feito de forma manual também.

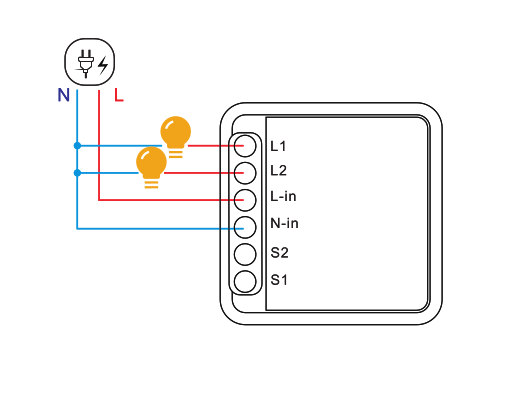

Desenho 1

Nesta ilustração, é possível observar que o L1 está alimentando um circuito de lâmpada diferente do L2.  Podemos ver que há um interruptor inteligente para automatizar 2 circuitos de lâmpadas, sem interruptor convencional. Ou seja, neste esquema elétrico, as lâmpadas só serão ligadas/desligadas através do acionamento pelo aplicativo.

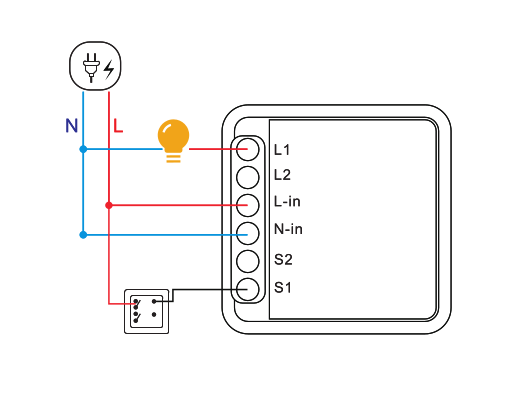

Desenho 2

Este cenário mostra o L1 alimentando um circuito de lâmpada único e o S1 ligado ao interruptor convencional. Desta forma, o acionamento da lâmpada pode ser feito através do interruptor convencional e também pelo aplicativo.

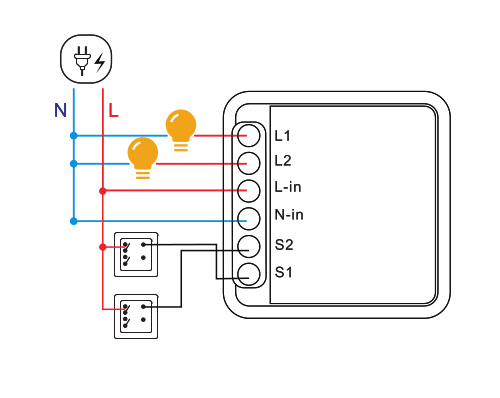

Desenho 3

Este cenário se assemelha ao Desenho 2, porém exemplifica a automatização de dois circuitos de lâmpadas com dois interruptores convencionais. Ou seja, as lâmpadas poderão ser acionadas manualmente pelos interruptores ou pelo aplicativo.

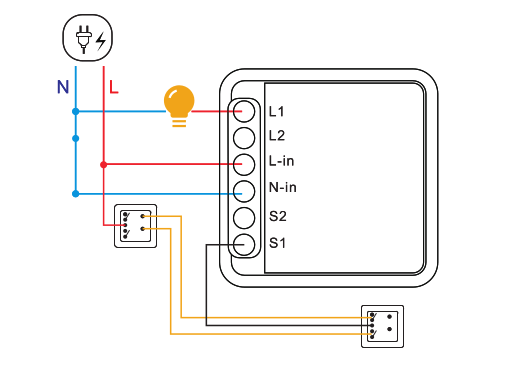

Desenho 4

Neste cenário, é possível observar que o L1 está alimentando um circuito de lâmpada único e que o S1 está ligado no interruptor convencional. Desta forma, o acionamento da lâmpada pode ser feito através do interruptor convencional e também pelo aplicativo, a única diferença é que os interruptores podem ser acionados em 2 locais diferentes.

Estes são alguns cenários que podem ser encontrados na instalação em diferentes casas. Caso você ainda precise de ajuda para instalar o dispositivo, não se preocupe! É só entrar em contato clicando aqui e falar com o nosso suporte. Ficaremos felizes em ajudar você 🙂

Como parear o Interruptor Inteligente

Antes de tudo, é preciso lembrar que, para que seja possível parear um dispositivo, é necessário ter uma licença ativa vinculada a ele. Se estiver tudo certo, é só seguir os passos a seguir.

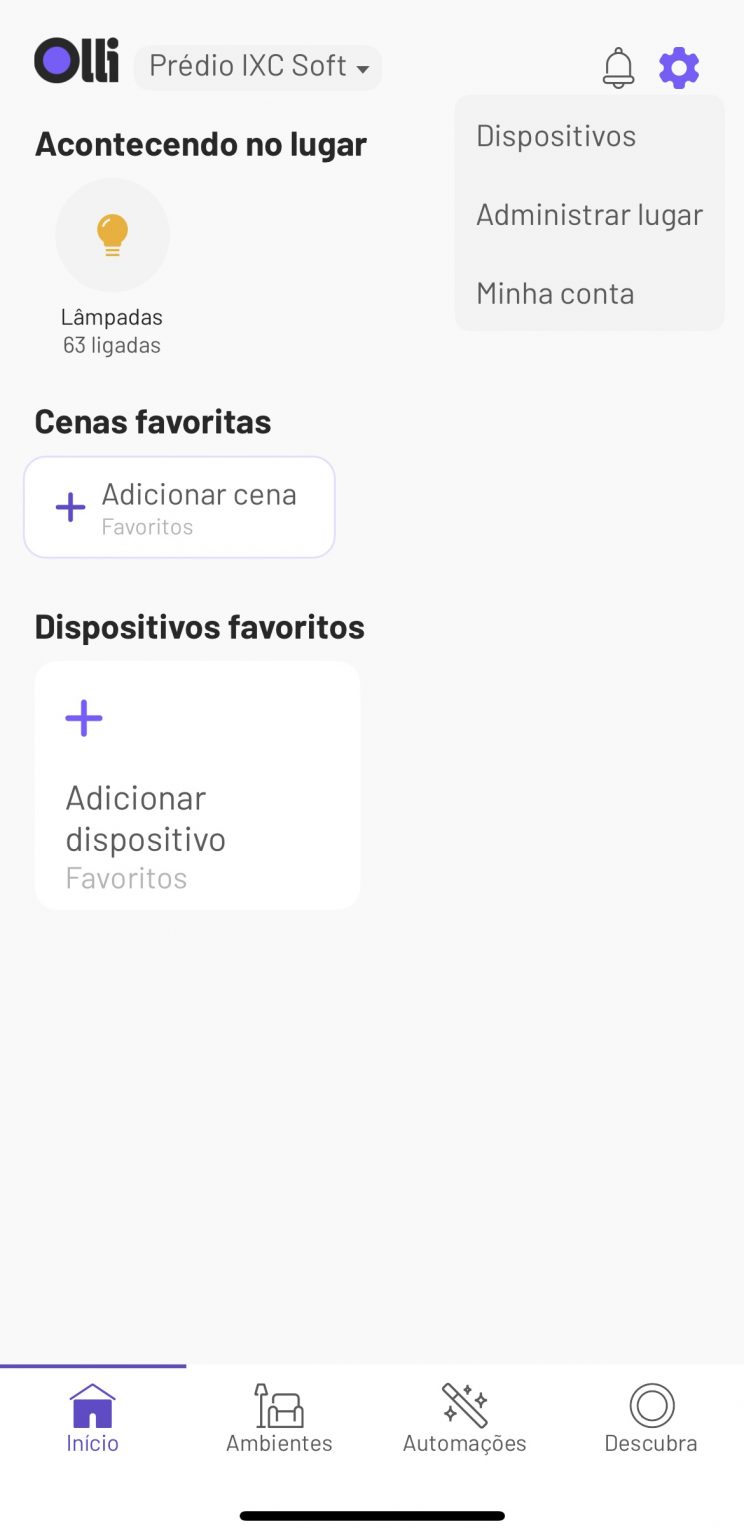

Para parear o Interruptor Inteligente, é só entrar no aplicativo Olli, tocar em “Configurações”, depois em “Dispositivos”:

Em seguida, toque no ícone “+” e clique em “Wifi” para se conectar ao dispositivo. O nome da rede sempre vai iniciar com “OLLY-RLY”.

Assim que a conexão for estabelecida, retorne ao aplicativo. Em seguida, selecione o wifi e digite a senha. O próximo passo será definir o “Nome do Dispositivo”, qual é o “Tipo” e em qual Ambiente ele vai estar.

Você vai ver que os campos se repetem duas vezes, pois o dispositivo Interruptor Inteligente possui duas saídas. Ou seja, é possível automatizar dois circuitos com um único dispositivo. Nesse caso, defina novamente os campos e selecione em qual ambiente vai estar a segunda automação.

Toque em “Continuar”, revise as informações que vão aparecer na tela e toque em “Concluir”.

Assim, seu dispositivo Interruptor Inteligente está pareado.
